亚洲最大的MBR地下污水厂有多厉害？今天终于见识到了

2016年10月27日，北京。

在南四环外的地下，一座占地470亩 、规划流域137平方公里的污水厂于正式通水运行。

这就是槐房生态水厂。

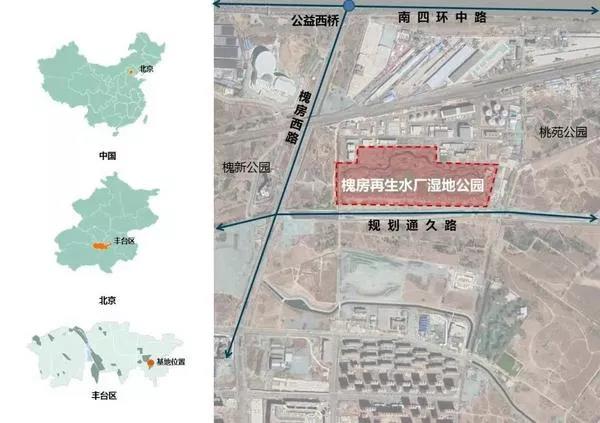

公园区位图（图片来自网络）

槐房再生水厂是北京第一座、目前亚洲规模最大 ，技术领先的封闭式地埋式再生水厂，厂区采取四项先进理念和技术：

一是构筑物的全地下布置。

二是设施运行无臭味、低噪音。

三是采用先进的节能降耗技术。

四是地面建设湿地生态保护区。

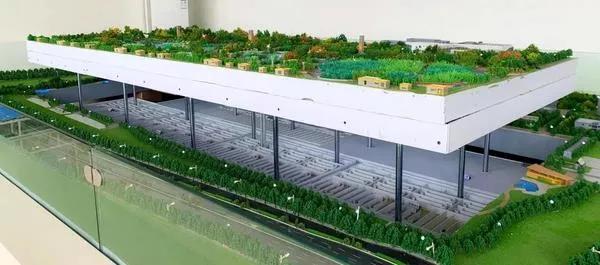

地上湿地公园和地下水厂模型（图片来自网络）

槐房再生水厂布局和处理工艺

01 总体布局

槐房再生水厂有三个分区：厂前区及部分生产区（厂区中东部地上部分）、地下水处理区（厂区中、南部地下部分）、污泥处理区和部分水处理区及生产附属区（厂区北部地上部分）。

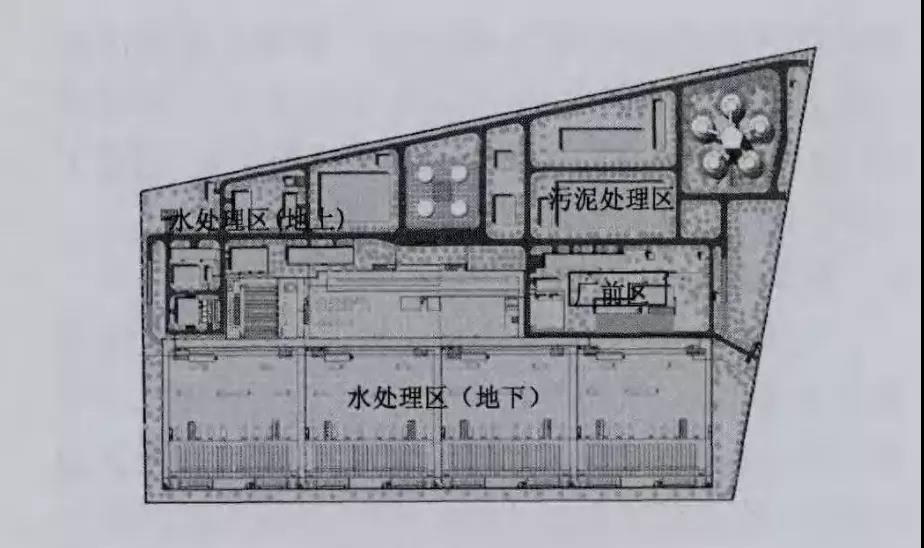

水厂平面图（图片来自网络）

厂区北部地上部分，按功能又可分为水处理区及污泥处理区。

水处理区位于北部地上部分的西侧，主要布置有臭氧系统（包括臭氧制备间、氧气制备车间及液氧储罐）、甲醇加药系统（包括甲醇加药间、甲醇储罐区，泡沫消防泵房及加压水泵房)，总变电室、次氯酸钠加药间及储罐棚（包括次氯酸钠、PAC及柠戾酸储罐），粗格栅间及进水泵房、鼓风机房。

污泥处理区位于北部地上部分的东侧，主要布置有储气柜、储泥池、污泥浓缩预脱水机房、热水解及热交换车间、污泥消化池、污泥板框脱水机房、沼气锅炉房，厌氧氨氧化系统、沼气脱硫系统、废气燃烧装置等。

厂区中、南部地下部分为水处理区，分为地下两层局部三层布置。

地下一层主要为工艺设备操作检修平台及附属生产区，主要包括生物除臭设备，配电室等，在地下一层有贯穿整个地下空间的车行道，并且分别在东、西设立2个出入口，以满足设备维修、安装、消防及栅渣外运的需求。

地下二层及局部的地下三层，主要布置各生产构筑物及管廊。地下区布置的处理构筑物主要有细格栅、曝气沉砂池、初沉池、膜格栅、MBR生物池。

厂区中东部分为厂前区及部分生产区，主要建筑物为综合楼(下部为清水池)，机修间、仓库、热泵机房及车库(下部为配水泵房)，紫外消毒车间及臭氧接触池。

02 处理工艺

污水处理：预处理—MBR—臭氧—紫外

污水进入厂区首先经两道粗格栅，初步去除较大漂浮物；

然后进入进水泵房，污水经提升后进入到细格栅,进一步去除污水中的丝状、带状漂浮物；

然后进入曝气沉砂池，将污水中密度较大的无机颗粒沉淀并排除；

再经初沉池，去除部分悬浮物后进入膜格栅进一步去除纤维类杂质，而后进入膜生物反应器，完成有机物、氮、磷等污染物的去除。

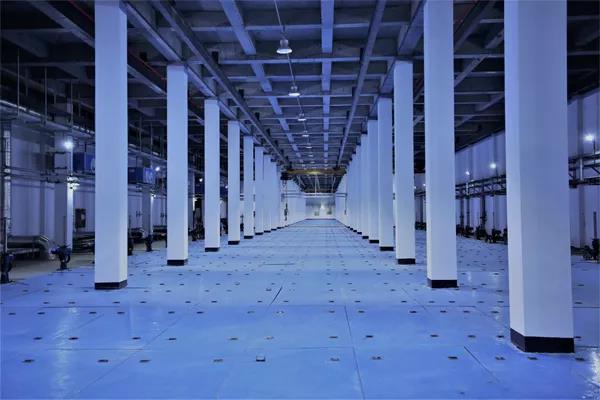

槐房地下再生水厂MBR区域——地面的盖板下就是膜池（图片来源：中国水网）

为确保再生水出水总磷及总氮达标，在生物池投加除磷药剂进行化学辅助除磷，同时设置外碳源投加系统。

MBR出水进入臭氧接触池，投加臭氧进行脱色，然后进入紫外消毒渠消毒；紫外消毒后出水可排至小龙河或进入清水池。

进入清水池前后均可投加次氯酸钠溶液抑制细菌滋生并保证再生水输送的余氯要求，再生水通过配水泵房输送至再生水管网。

污泥处理：预脱水—热水解—厌氧消化—深度脱水

对于脱水滤液采用厌氧氨氧化工艺进行处理后再进入污水处理流程。同时，槐房再生水厂的污泥处理区还可以承接部分外来污泥进行处理。

剩余污泥经过浓缩机浓缩后，与经过除砂的初沉污泥混合，利用预脱水机脱水，并与外厂输送的脱水污泥混合后进入热水解系统。

热水解处理后的出泥调整到合适的含水率和温度后，进入污泥消化池进行厌氧消化。消化后的污泥进入压滤脱水机房深度脱水，出泥含水率降至60%以下。

最终处置阶段根据污泥处理后的性质，主要进行土地利用，同时可以满足应急填埋。

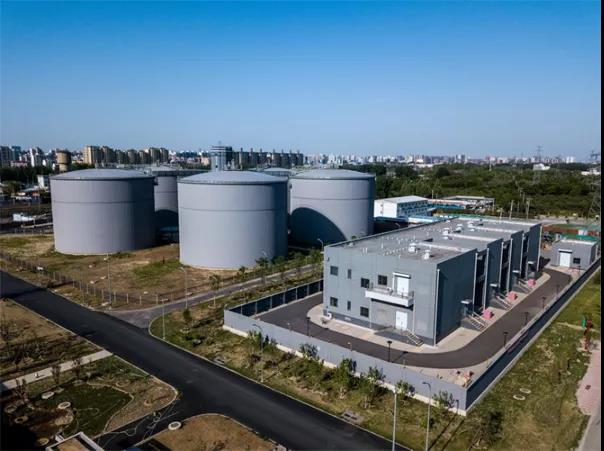

污泥处理处置设施（图片来源：中国水网）
