污水厂的运营角度看设计（四）

   在上一篇和大家探讨了关于粗格栅间的图纸图线布局等内容，从布局和高程的研读中，可以得出一些运行中需要了解的控制知识，但是对于一份污水厂的构筑物图纸来说，运营人员除去从图纸中的图线布局来了解构筑物的工艺及设备内容之外，还要注意对图纸中的设计说明和材料列表进行研读，通过阅读图纸中的文字部分，对每一个构筑物的工艺内容进一步的认知。

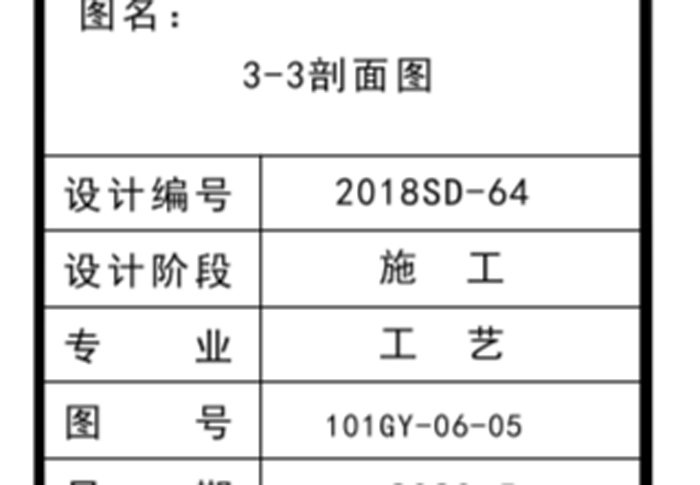

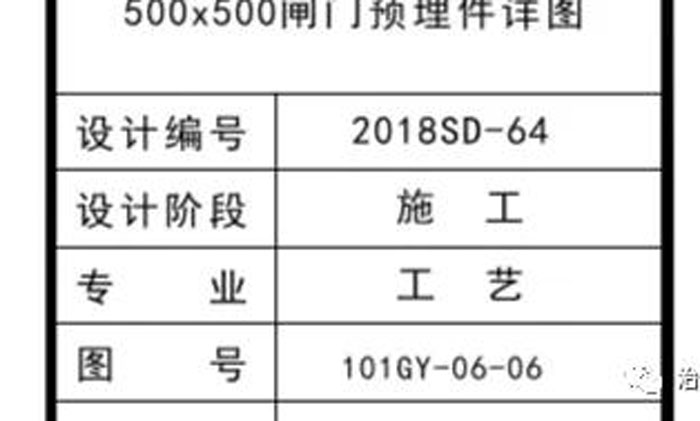

   对于一个单体构筑物的完整图纸来说，会包含很多内容，分成多张图纸来绘制，一般通过图纸标签栏中的图纸编号来了解一个单体构筑物的全部内容，比如下图这两个编号，就意味对于101这个单体构筑物的工艺来说，一共有6张图纸，其中第5张是3-3剖面图，第6张是500×500的阀门预埋件详图。所以去了解一个单体构筑物的全部工艺部分，就需要注意图纸标签栏内的编号，进行全部的收集和阅读。

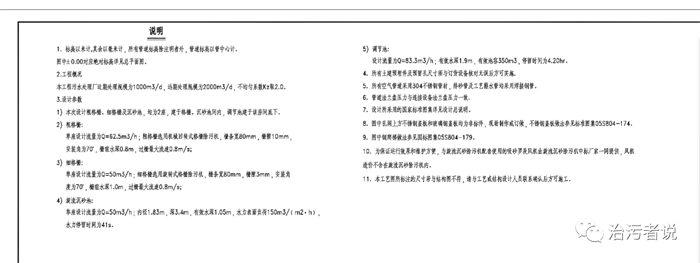

在单体构筑物的完整图纸中，一定会有两个内容，那就是说明和设备材料列表。对于一个单体构筑物来说，说明是对这个构筑物的功能性和工艺的描述，其中有构筑物的建筑尺寸，设计参数，工艺流程说明等内容。工艺人员通过阅读这部分内容，可以很快的了解到单体构筑物中的相关内容，比如下图的说明中，对设计的近远期水量，粗、细格栅的类型，过栅流速，栅条间隙，栅条宽度，安装角度，栅前水深等数据都详细的列了出来，运行人员可以比对这些数据来进行日常工艺中的管控。可能有很多运营人员会认为这些参数都是理想状态的数值，和实际运行没有具体联系，应用的价值不大，只能看看而已。这些参数是设计人员根据设计的水质水量进行的计算，但是在一个污水厂实际运行中，能稳定达到设计的水质水量的机会基本很少，所以这些数值在实际的运行中的指导性并不是很大。了解这些参数的目的其实更重要的是确定设备的和设施的最佳的工况点位，运行人员都知道，污水厂内的很多设备在运行中都不是在最佳的工况点位运行的，运行负荷过低的情况是较多出现的，在运行中努力将设备设施的运行工况点调整在最佳的运行点，是运行管理的一项工作内容。比如过栅流速在低流量下就达不到设计值，就需要进行单通道运行，提高单通道的过水能力，从而提升过栅流量和流速，这样使运行工况接近于最佳工况点，有利于设备的良好运行。这是设备运行中的调整基础，污水厂对于设备的如何投用，投用多少的运行机制是需要有确切的数据支撑的，而设计的参数值是作为污水厂设备的运行的基准数据来衡量的。通过这些数据，使污水厂内的设备的优化管理，节能降耗等精细化管理的目标得以实施。认真的读图并去应用设计图纸中给出的相关信息，更好的进行污水厂的管理，是一个合格的运行技术人员应当具备的能力。

除去设计说明之外，还有一个重要的就是设备列表，这对于很多污水厂是很重要的一项内容了，作为最终的施工图版本，设计图纸中的设备列表，表明了最终安装在污水厂内现场的各台套设备的情况。因为一些设备在安装到现场之后，由于各种原因，无法查到设备的具体型号参数等，比如水下设备，比如一些设备送外检修几次之后，设备铭牌慢慢就找不到了，模糊的设备参数是无法进行设备的维护检修，设备的备品备件的购置，更不能实现工艺的调控，这个时候只有通过阅读设计图纸，寻找相应的设备列表，查找相关的设备参数，这样才能准确的确定具体的设备型号。当然在一些条件下，进行设备的更新改造时，也是需要了解最初的设备型号，联接管径等，这样才能保障更新改造和技术革新的设备和原有的位置能相互配合，满足其工艺要求，实现改造及革新的目的。

作为设备管理体系的中一部分，应该将设计图纸中的这些初始的设备资料进行信息化处理，为设备运行管理做好基础资料的收集和整理工作。设备管理是每个污水厂运行中非常重要的工作之一，从基础认真做起，是保证设备运行管理体系良好运行的前提。

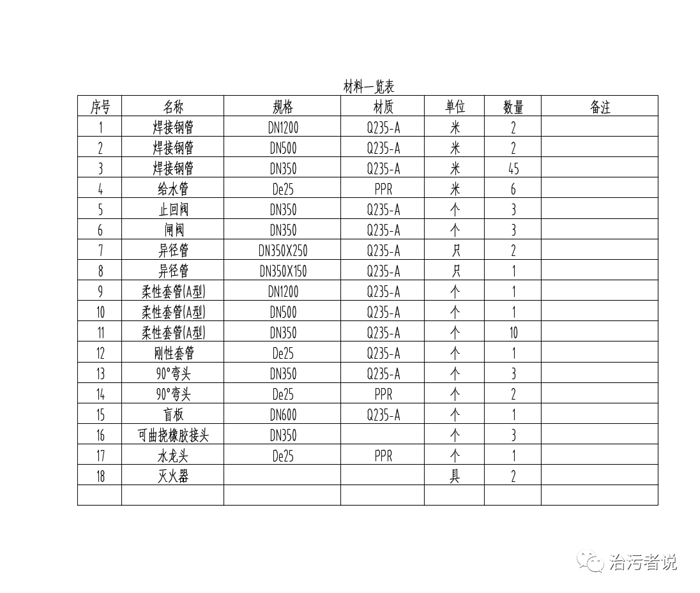

   除去这两个，还有一项表格是材料列表，这是对单体构筑物的各种阀门，联接管件的详细列表说明，这些材料是单体构筑物内的设备的相互联接的管件材料等，这些管件，阀门在今后运行中，有些阀门是经常使用的，有些不经常使用，但是不论使用频次高低，都会有损坏的机会，详细的阅读设计的资料，为这些管件做相应的统计和运行备用，如果不需要长期备用，也要做好登记，方便在维修时间进行购买，很多管件设备在使用较长时间后，相应的参数可能会被磨损无法辨识，这就需要从设计资料中寻找相关内容进行备案。

   因此仔细阅读图纸中的各项资料，并把这些资料在不同的生产运行管理中转化成为管理工具，是污水厂技术运行人员需要进行基础工作之一。
