污水厂的运营角度看设计（一）

  水环境问题在国家政策的不断强化下，污水处理厂近年来得到了长足的发展，很多地区的污水处理厂经历了从无到有，从一到多的过程，这个过程包含了设计，建设，运营整个运作的体系，整个体系在为我国的水环境治理的改善做出了很大的贡献。但是在这个体系中也出现了一些问题，其中对于运行人员来说，比较突出的就是污水厂经过设计和建设之后，真正进入运行以后，出现了很多不尽人意的地方，使日常运行困难重重，基本很多污水厂在设计建设完成以后，会用一到两年时间在厂内进行修改，使其符合正常的运行。

  出现这种情况，原因有很多，各个环节都有可能出现原因，比如设计采用的水质、水量与实际不符，设计计算的剩余污泥量过小，设计的运行污泥浓度较低，施工中的施工质量问题，施工时对图纸看错，管路铺设错误，设备采购时低价竞标导致质量下滑，设备安装时出现土建和设备的配合度不够，施工后期抢进度使工程虎头蛇尾，有些环节的需要的时间期限没有预留充足，匆促进行下一道工序，隐蔽施工项目的各种遗留问题等等的原因，这些原因使运营人员接手以后，面临复杂的工况，导致无法正常稳定运行。这些问题分析起来牵扯的环节众多，往往到了最后也无法确定谁之责任，只能把所有的问题都移交给运营方，由运营人员来自我处置，费时费力，也不一定能处理的很完美。而等到经过数年厂内处理完成以后，新的一轮提升改造又开始了，又陷入这样的循环中去。

  对于一个行业发展来说，专业技术人员需要不断的对流程中存在的问题进行提升和改进才能促进行业不断地有效的向前发展，对污水处理行业也需要这样对自身发展中存在的问题进行调整和思考，才能够有效的提升行业的向前发展。对于新污水厂先改两年的现状，让运营管理人员头疼不已，在不断发展和改进的行业进程中，运营人员应该怎样进行改进，促进和改善进程中存在的问题呢？

  由于污水厂项目施工项目较大，存在的环节众多，每一个环节都要把控到位往往不是一个运营技术人员能做到的，也不是几篇文章能说明白的，有关各个环节中存在的问题，公众号将在今后的文章中进行逐一进行讨论。针对这些问题，首先会从设计环节开始进行探讨，公众号从这一期开始将用几篇的内容和大家一起交流从污水厂的运营角度如何看设计。

   运营人员本身的工作其实与设计是没有直接联系的，在日常工作中也不可能用电脑，用CAD来绘制污水厂的结构工艺图等等，因为运营人员更主要的工作是保证污水厂污水处理的正常运行，对工艺，设备，设施进行全方位的管理，这个与设计人员每天使用各种计算公式，各种电脑作图相差甚远，这样看来运营人员确实不需要设计相关的知识内容。但是为什么公众号要在污水厂中以运营角度来看设计呢？

  在污水厂的运行管理中，有很多不仅仅是地面上的构筑物的管理，还有地面下管线的管理，污水厂地面下的管线错综复杂，工艺的进出水管，构筑物的放空管，工艺的排泥管，曝气池的空气管线，加药管线等等这些大部分都在污水厂的地面下，在污水厂整体施工结束以后，地面就会铺设道路，种植绿植等，这样这些地下管线在日常的地面管理中就看不到了，如果想要了解这部分，就需要从设计资料中寻找地下管线是如何布置的，从设计资料中认识各种管线在地下的走向，这样才能在运行中对地下管网进行管理。除了地下管线，还有设施的停留时间，设备的运行参数，设施水下部分的结构等等，在运行中都无法看到，这些都需要从设计资料中找到相关的内容来指导日常的运行管理工作。在污水厂的运营的实际工作中还有更多的方面需要和设计资料相关联，在后续的文章中会和大家一起交流如何从设计资料了解到污水厂的运行管理的内容。

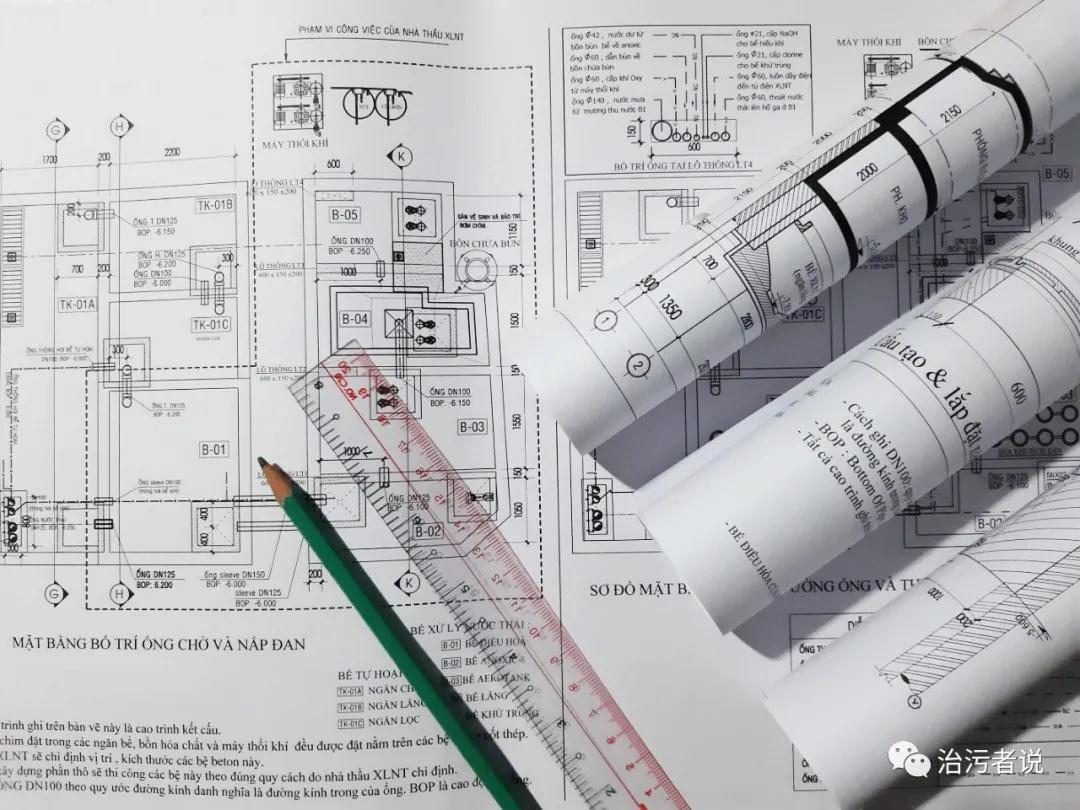

  既然在实际的运行中，详细的了解设计资料对运营技术管理人员是非常重要的一项工作，那么运营技术人员需要怎样去了解设计资料呢？对于污水厂的设计资料，运营人员所能接触到的最常见资料就是竣工图纸了，也有一些初设说明，环评资料等等，重点是堆积成山的竣工图纸。运营技术管理人员具备读图能力，能够看懂图纸，从一张图纸看到污水处理构筑物的各种细节，把平面的图纸变成立体的构筑物，能够从图纸落实到现场是一项基本的工作技能要求。作为污水厂的技术管理人员不能仅仅的知道污水厂的实体构筑物的位置，更应该知道这些构筑物的详细的具体参数，地上地下部分都要有详细的认知。关于这部分读图的基础知识，在这里就不展开讲了，大家可以从《工程制图》的教材中学习到相关的知识，要注意只要认知图纸，会看懂图纸就好了，并不是需要大家去自己绘制。通过一些基本知识的认知和学习，知道一张图纸上绘制的图线讲诉的是什么工艺内容。

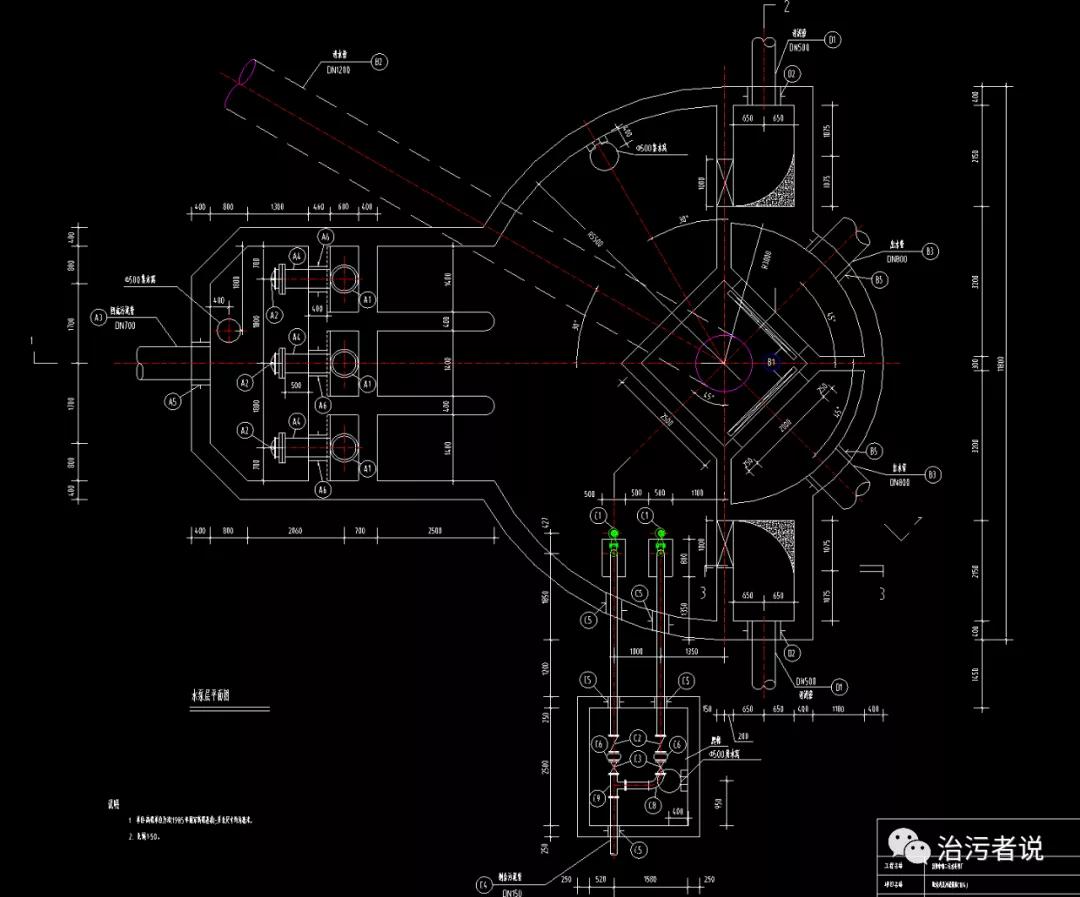

  比如一个构筑物的工艺图纸有平面图，剖面图。平面图是反应了从上端向下看到的构筑物的形状，也就是上帝视角下或者是航拍角度的构筑物全貌，剖面图是从构筑物的一个位置进行切开看到的样子，也就是反映的是构筑物内部的结构。污水处理的构筑物往往不是简单的一个方形的水泥池，内部结构非常的复杂，从一个位置的切开还不能说明构筑物的内部的详细结构，因此会有很多的剖面图来说明构筑物的内部结构，这就需要运营人员能够把众多的剖面综合成一个整体来看，这样才能了解一个构筑物内部的详细情况，最有说服力的就是二沉池的配水井，可能是曝气池到二沉池混合液的分配，二沉池出水的汇流，二沉池回流污泥的汇集三者的共同组成的一个圆柱体结构，如果只是从施工结束后的外观看，只能看到外边的一个大圆柱，无法了解内部的详细结构，这时候就一定要仔细地阅读设计图纸，以免在后面的管理工作中不知道如何控制各个流程。

  在学会读图之后，运营管理人员要从各个阶段的设计资料学到更多的运营管理方面的内容，来指导日常的生产。
