12大行业废水典型工艺流程图汇总

来源:环保水圈 小正经      发布时间:2019-11-15       阅读次数:

12大行业废水典型工艺流程图汇总

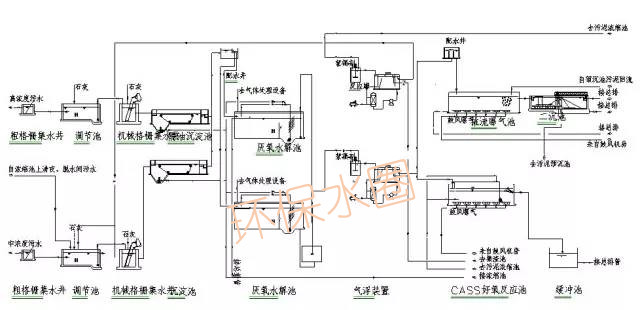

(一)屠宰废水典型工艺流程

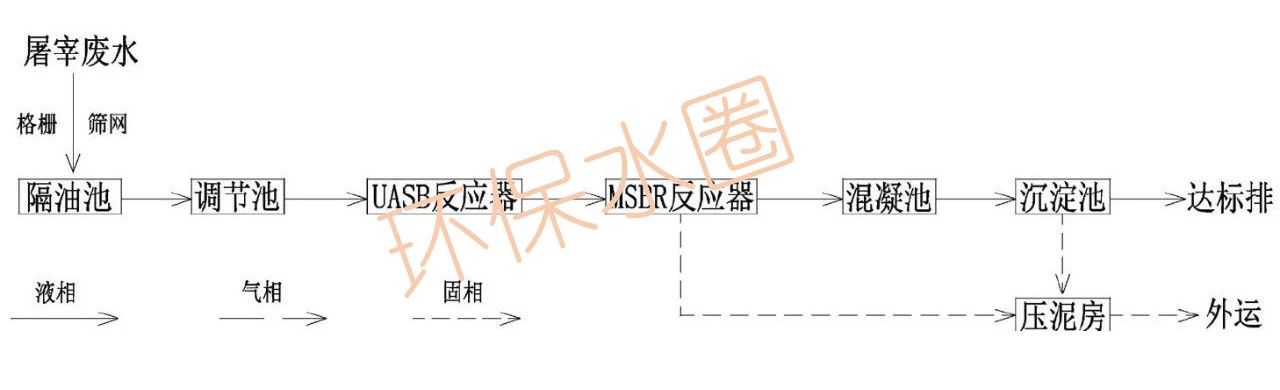

预处理/UASB/MSBR/混凝沉淀处理屠宰废水

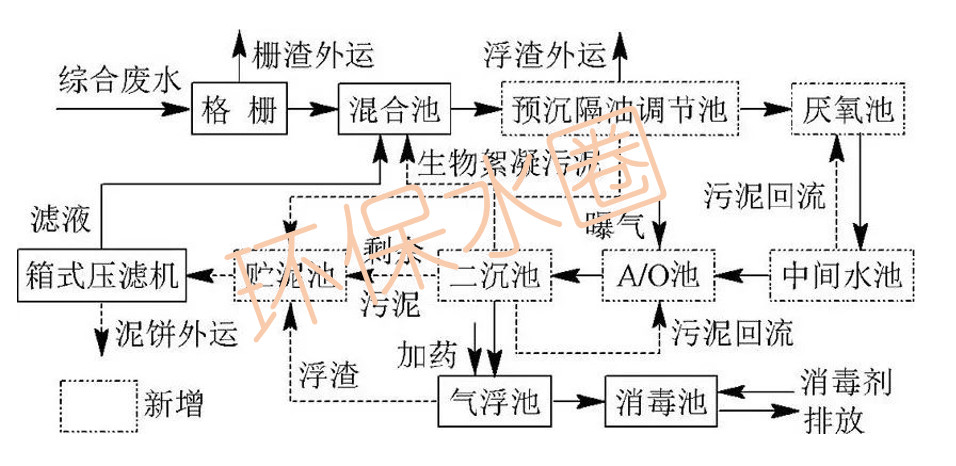

UASB+A/O组合工艺处理屠宰废水工程技术改造

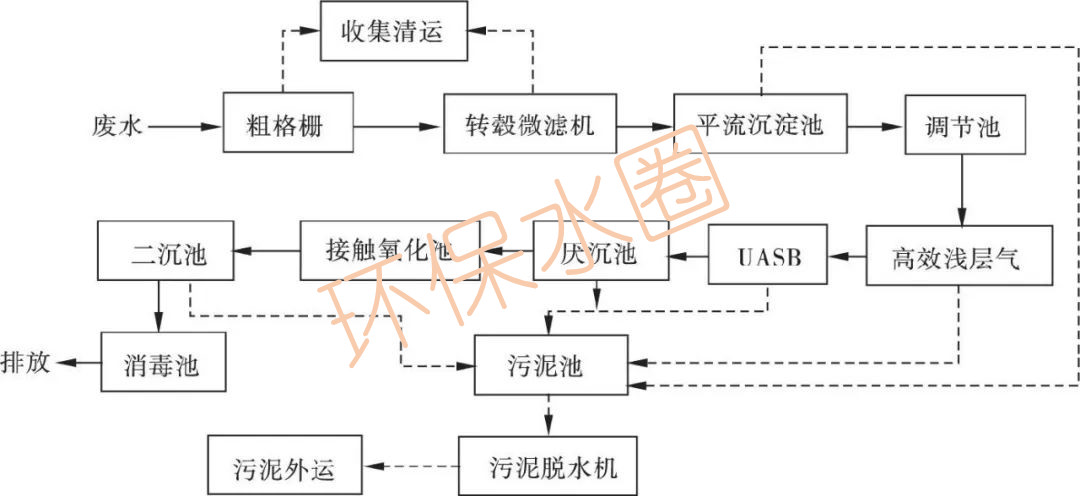

气浮-UASB-接触氧化组合工艺处理屠宰废水


(二)医院废水典型工艺流程

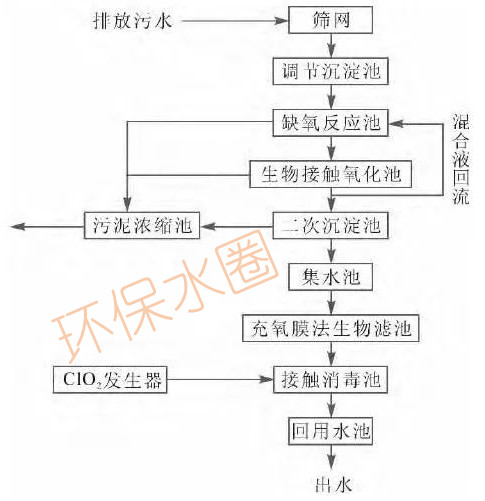

医院废水处理工艺

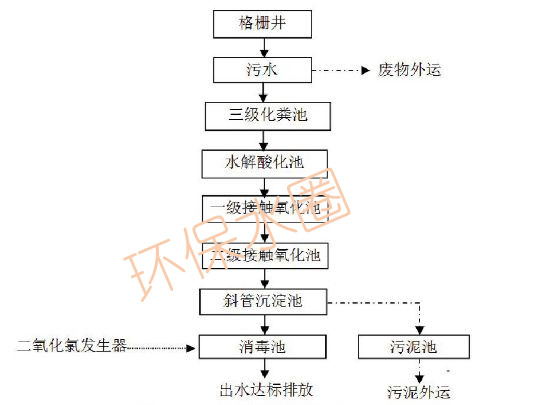

水解酸化+生物接触氧化+消毒工艺处理医院废水


(三)垃圾渗滤液典型工艺流程

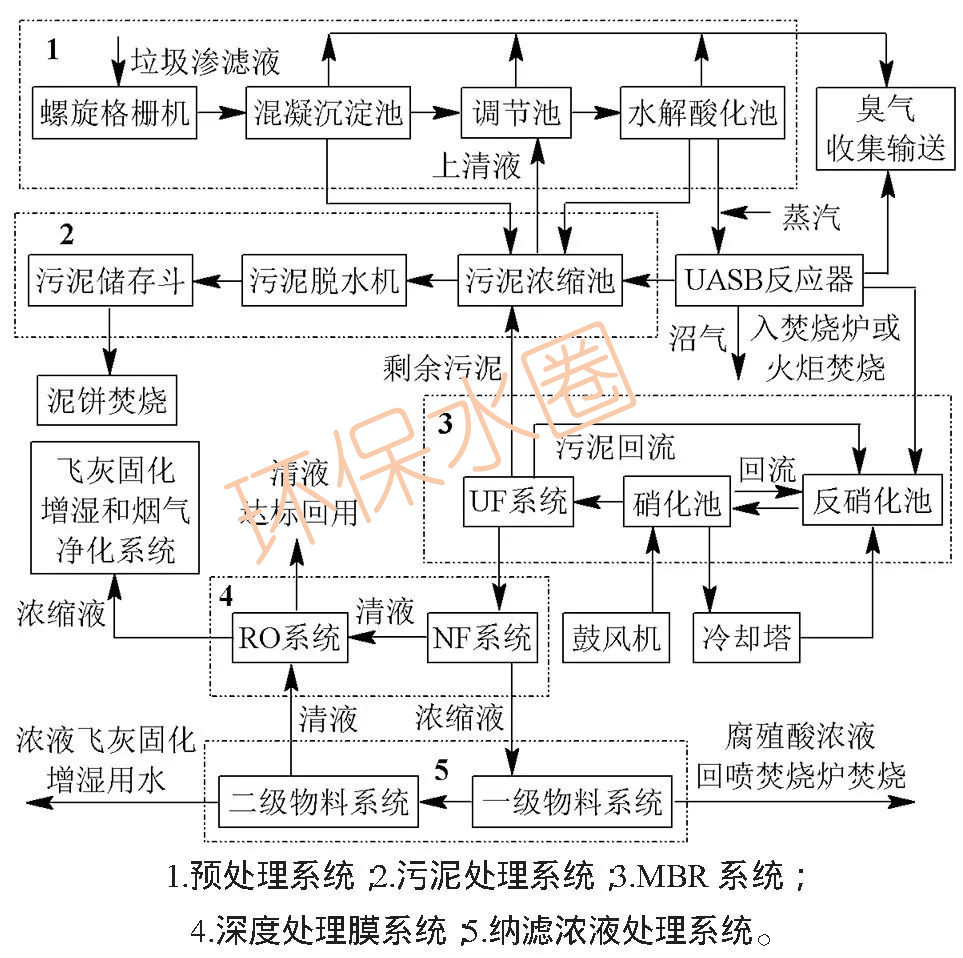

UASB+外置MBR系统+NF+RO工艺处理垃圾发电厂渗滤液

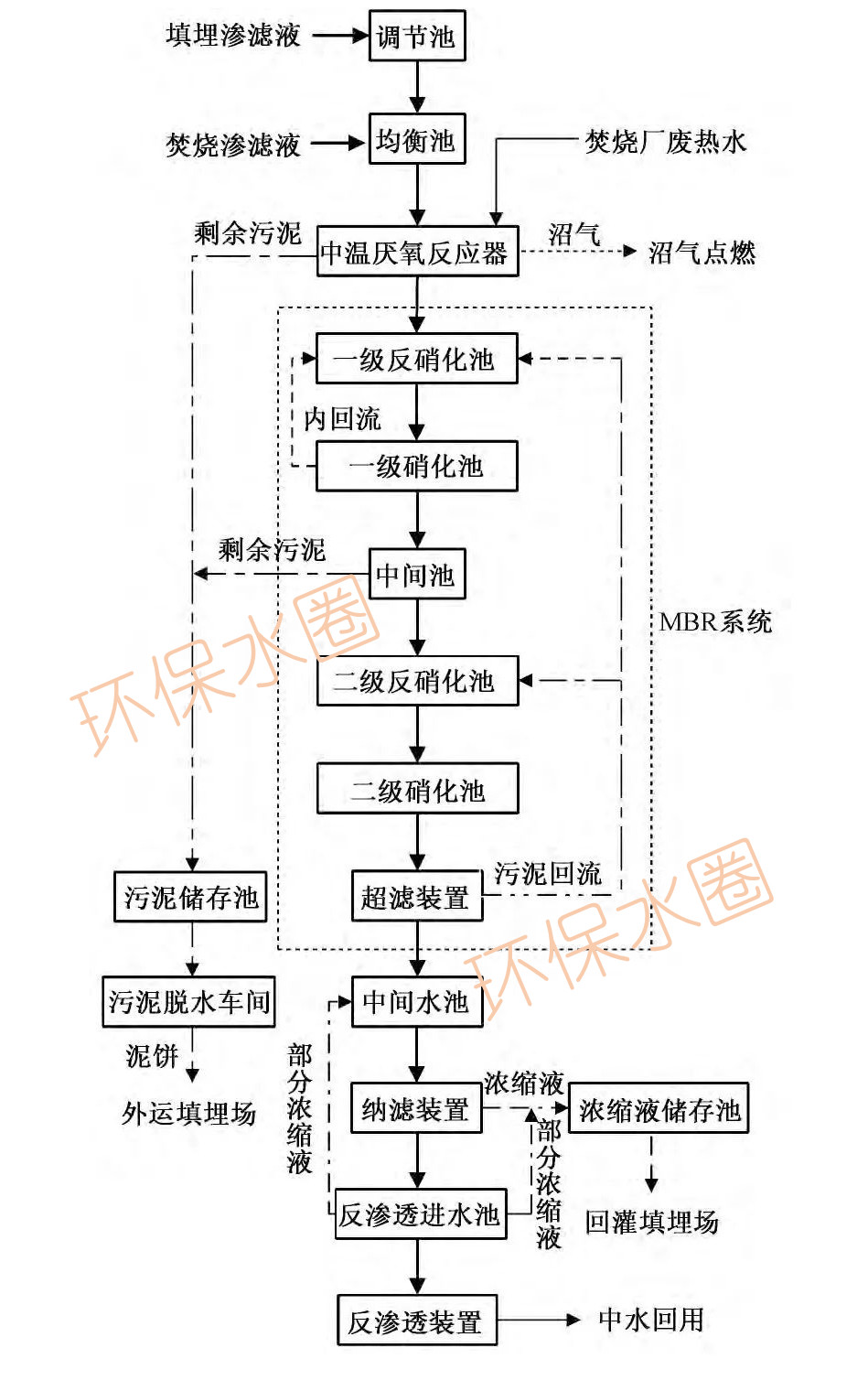

中温厌氧-MBR-NF/RO工艺处理垃圾渗滤液

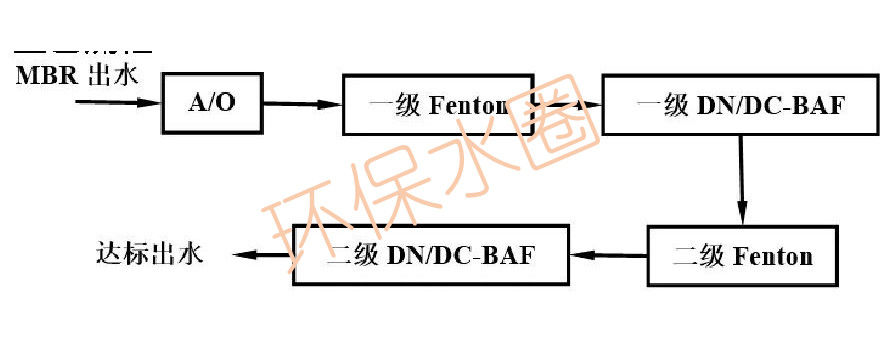

A/O-两级Fenton-BAF组合工艺深度处理垃圾渗滤液

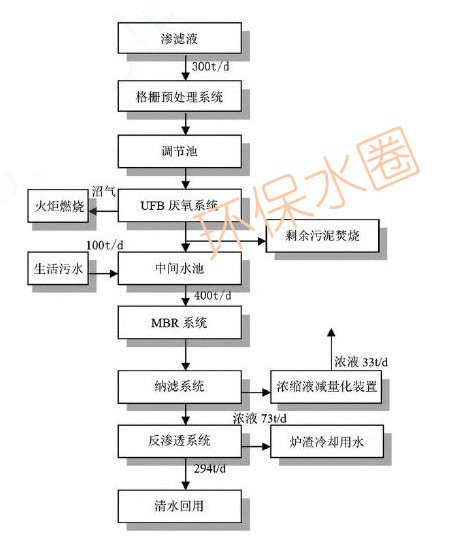

厌氧发生器UBF+ 膜生物反应器+ 超滤+ 纳滤+ 反渗透”工艺“


(四)养殖典型工艺流程

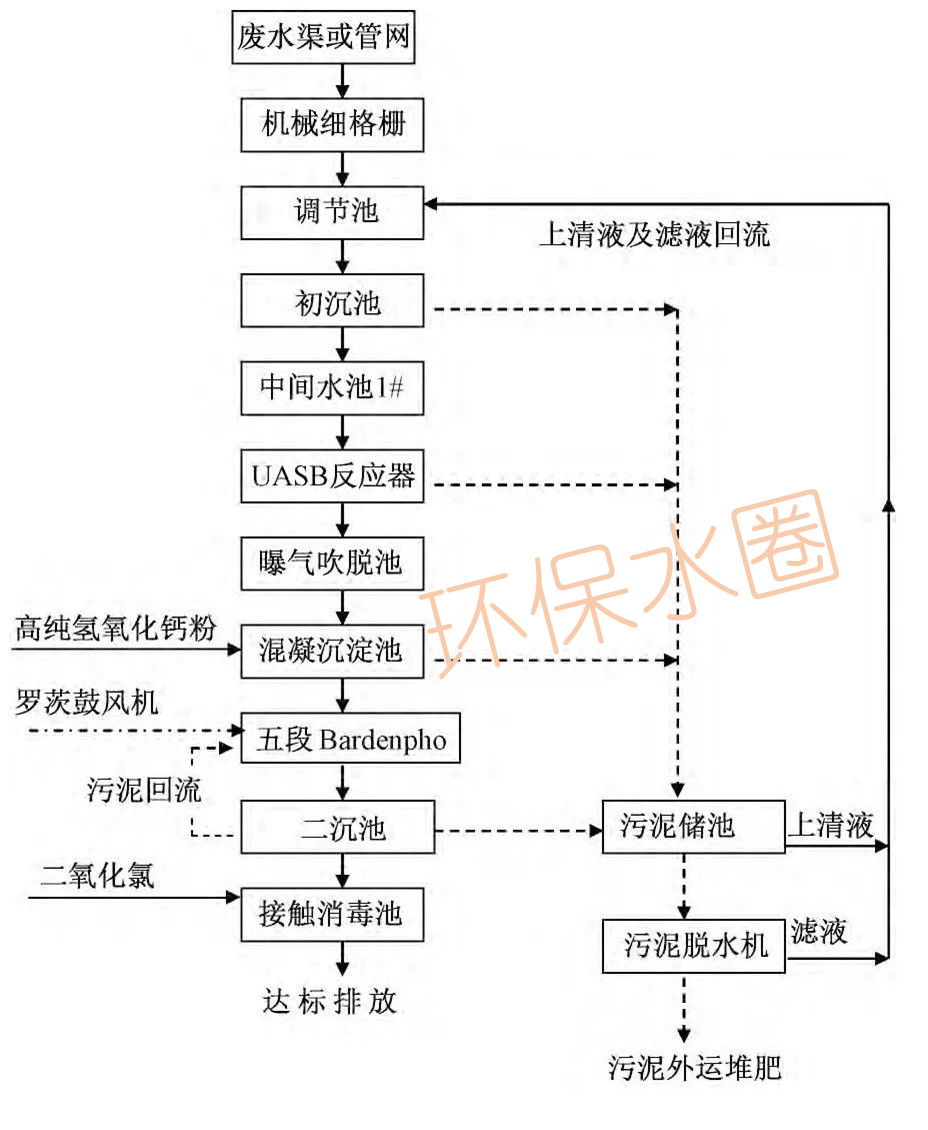

UASB—曝气吹脱—混凝—五段Bardenpho组合工艺处理养猪废水工程案例

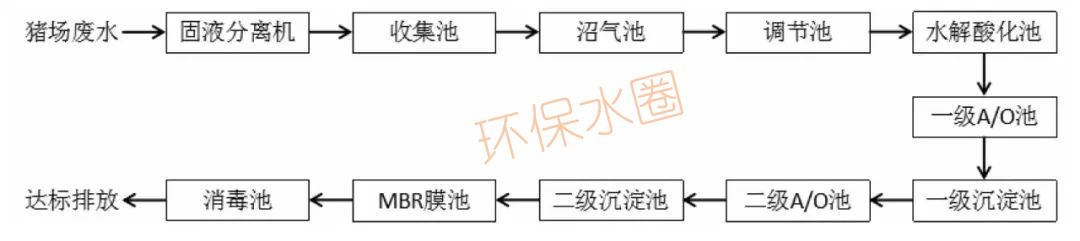

预处理/沼气池/两级AO工艺处理养殖废水



预处理/沼气池/两级AO工艺处理养殖废水

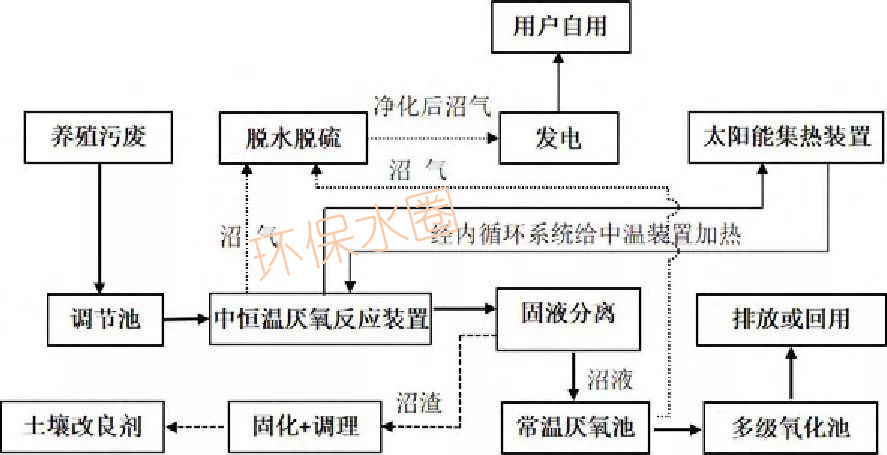

中恒温厌氧-多级生化氧化工艺协同处置养殖污废



(五)制药行业废水典型工艺流程


气浮法处理制药废水




膜分离法处理制药废水



组合工艺处理制药废水


(六)造纸行业废水典型工艺流程

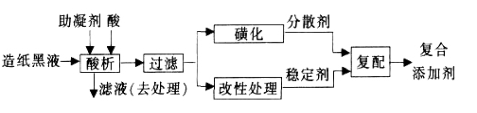

造纸黑液提取木质素制水煤浆

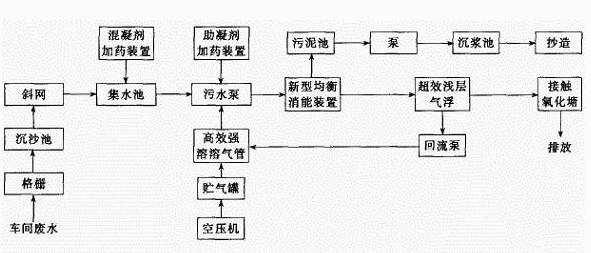

浅层气浮—氧化塘

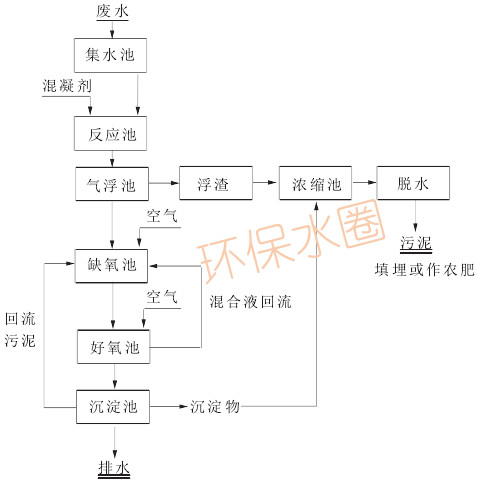

混凝气浮—A/O工艺

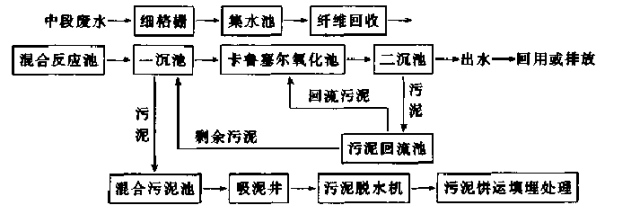

氧化沟工艺处理碱法草浆废水

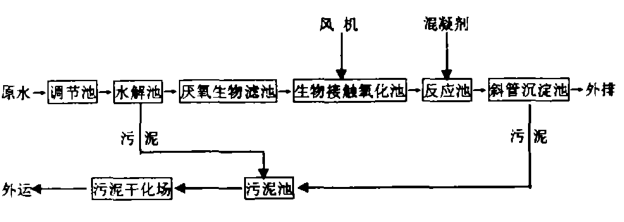

水解酸化—厌氧—生物接触—混凝沉淀

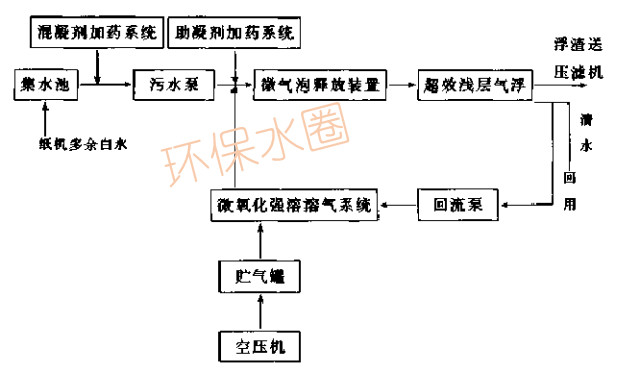

气浮处理纸机白水


(七)制革行业废水典型工艺流程

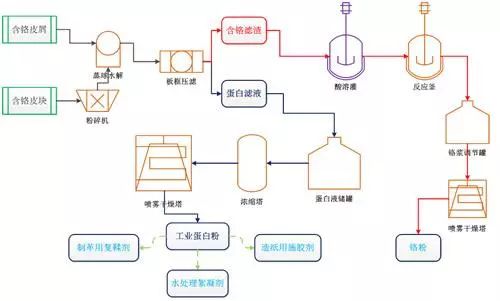

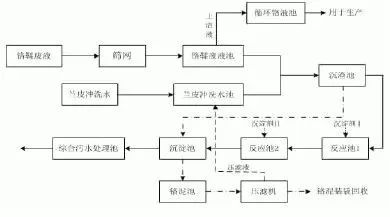

制革含铬废水处理工艺


(八)焦化废水典型工艺流程

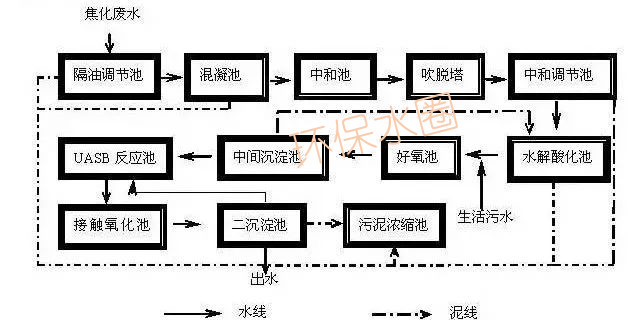

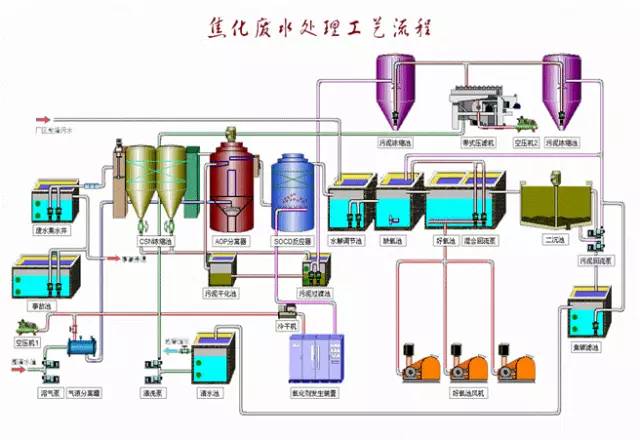

焦化废水处理工艺

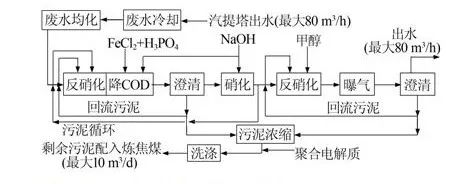

硝化反硝化处理焦化废水





(九)电镀废水典型处理工艺

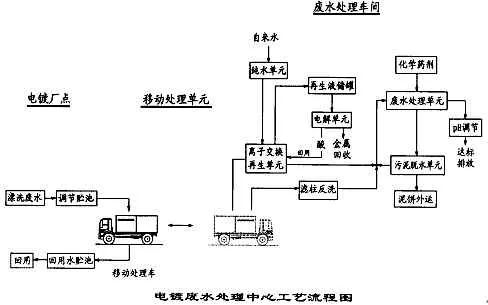

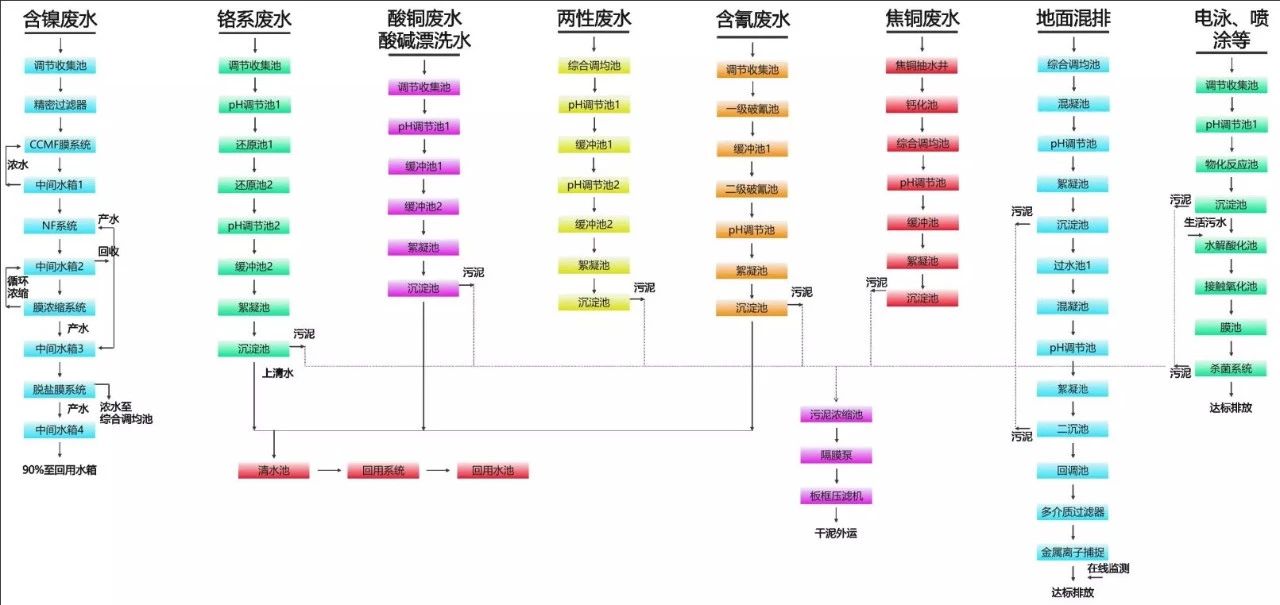

电镀废水处理工艺(后台回复“电镀废水”可获取高清大图)

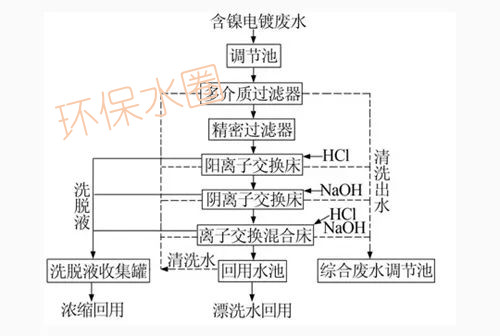

离子交换法处理电镀废水


塑胶电镀废水处理工艺

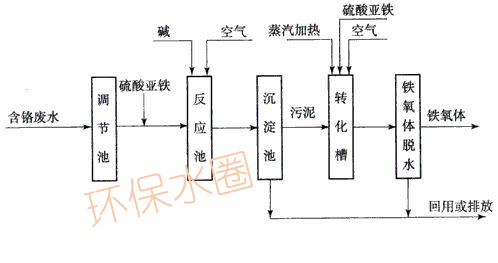

含铬废水处理工艺





电镀废水处理工艺


(十)冶金废水典型处理工艺

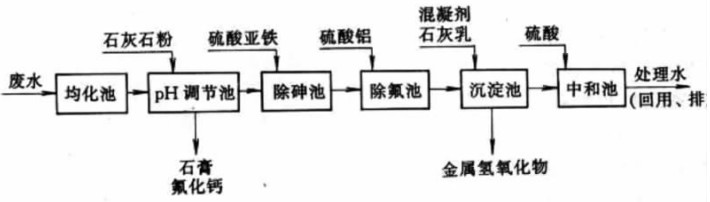

流化沉淀法

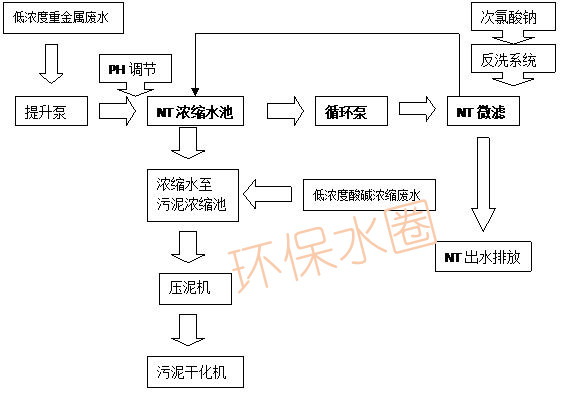

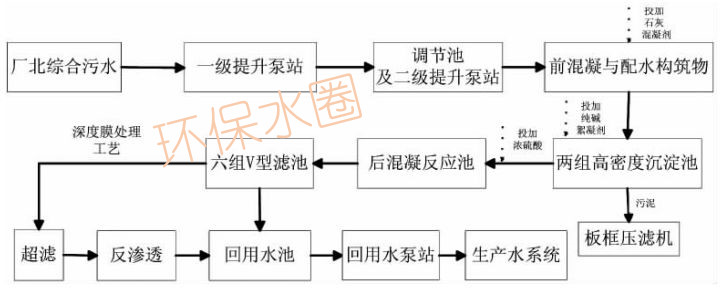

混凝/膜


(十一)印染废水典型处理工艺

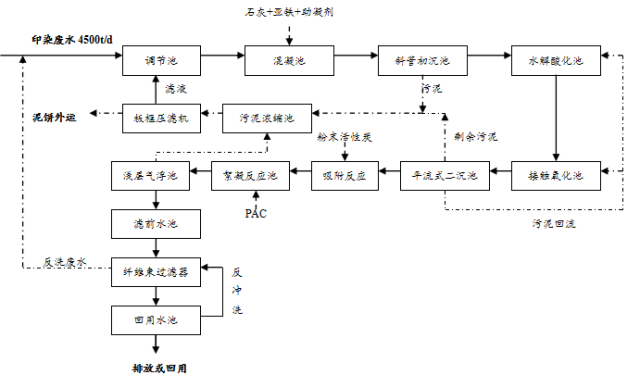

印染废水处理工艺流程



印染废水处理工艺流程


(十二)食品加工废水典型处理工艺

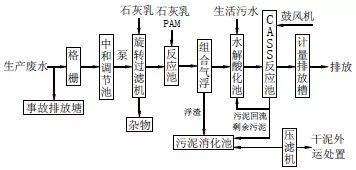

CASS工艺处理食品加工废水


生物法处理食品加工废水
